| Menşe yeri: | Çin |
| Marka adı: | Anchorwill |
| Sertifika: | CE |
| Model numarası: | MT830 |

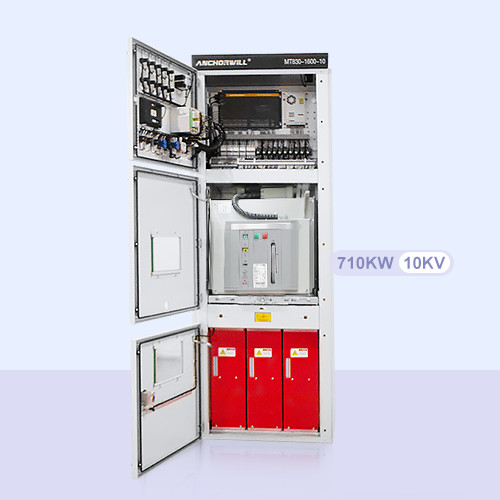

MT830 yüksek gerilimli katı durumlu yumuşak başlangıç
Ürün Genel Görünümü
MT830 series high voltage solid state soft starter (hereinafter referred to as soft starter) adopts high performance thyristor and specialized insulation materials combined with modern power electronic control technology.
Thyristor ve profesyonel yalıtım malzemeleri ve modern güç elektronik kontrol teknolojisi kombinasyonu, profesyonel tasarım ve üretim.
Motorun yumuşak başlangıç, yumuşak durma, enerji tasarrufu ve çeşitli koruma işlevlerini gerçekleştirir.ve özellikle sabit hızlı AC motorlar tarafından motor olarak kullanılmak üzere tasarlanmıştır.
Sürekli hızlı AC motoru ile çalıştırılan başlatma ve durdurma cihazında uzmanlaşmıştır. Sürekli hızlı AC motorunun çalıştırma gücü olarak başlatma ve durdurma cihazında uzmanlaşmıştır.
küçük başlangıç akımı, pürüzsüz başlangıç ve motor ve başlangıç ekipmanlarının kullanım ömrünü uzatmak.
Her türlü santrifüj, fan, pompa, konveyör kemeri, sürükleme sistemleri ve diğer makineler ve ekipmanlarda yaygın olarak kullanılır.
Ekipman, vb.
Ürünün Anahtar Özellikleri
1Katı durumlu yüksek voltajlı yüksek güçlü bileşenler, düşük ısı üretimi, gürültü yok; fiber optik tetikleyici, yüksek ve düşük voltajlı izolasyon.
2. Aşırı akım, aşırı yük, aşırı gerilim, düşük gerilim, faz kaybı, faz kırılması, akım dengesizliği, yanlış dizi, sıfır dizi, tiristor aşırı sıcaklık, çok sık başlama zamanları,Başlama süresi çok uzun ve diğer birçok koruma fonksiyonu.
3. Aşırı akım aşırı yüklenmesi, alt voltaj, faz kaybı, akım dengesi, yanlış dizi, sıfır dizi, tiristor aşırı sıcaklık, başlama saatleri gibi bir dizi koruma fonksiyonu sağlar.Başlama süresi çok uzun, vb.
4. Düşük voltajlı devreye alma fonksiyonu
5Kapasitif emici ağ, aşırı voltaj koruması sağlar, dv/dt etkisini azaltır ve motorun kullanım ömrünü uzatır.iletişim uzaktan kumandası.
4-20mA/O-10V analog çıkış.
6- Dahili RS485 iletişim arayüzü, uluslararası standart Modbus kontrol protokolünü benimsiyor.
7. 7 inçlik tam renkli dokunmatik ekran, Çince ve İngilizce ve çeşitli diller için destek, arkadaş canlısı insan-makine arayüzü, zengin arayüz, işletim eğrisini görüntülemek, kullanımı sezgisel,çalıştırılması kolay, 9999 kayıt ve çıkarılabilir depolama kaydedebilir.
Model Açıklaması
| MT830 Teknik Spesifikasyon | |
| Yük Türü | Üç fazlı asinkron motorlar, senkron motorlar |
| Ana hat voltajı | 3KV-12kVAC -15%+10% |
| sıklık | 50/60Hz ±2% |
| Güç modülü | 12SCR'ler,18SCR'ler,30SCR'ler |
| faz sırası | Faz sırası gerekmez |
| atlattı. | Doğrudan başlangıç kapasitesine sahip yüksek voltajlı vakum kontaktörleri |
| Anlık aşırı gerilim koruması | dv/dt emici ağ, dirençli ağ |
| Düşük Voltajlı İşe Götürme | Bileşenlerin düşük gerilim testi fonksiyonu |
| Fiber Optic Triggering | Fiber optik tetikleme, yüksek ve düşük voltajlı bileşenlerin tamamen izole edilmesi |
| Soğutma | Doğal soğutma |
| Başlangıç sıklığı | 1-6 kez/saat |
| Çevre koşulları | - 10°C ~ 40°C;% 95'den az RH; 1000 metreden aşağı yükseklikte |
| Kontrol güç kaynağı | AC/DC220V |
| Motor koruma fonksiyonu | |
| Aşırı akım koruması | 0-600%Yani...,0-60S |
| Faz kaybı koruması | Başlatma veya çalıştırma sırasında ağ faz kaybı için çıkış koruması |
| Aşama kesintisi koruması | Motorun çalıştırma veya çalışma sırasında faz dışı olduğu zaman çıkış koruması |
| Aşırı yük koruması | 1.05%Ie-10%Ie sınıfı koruma |
| Faz dizisi koruması | Başlangıç kurulumunun aşama dizisini kilitlemek |
| Uzun başlangıç süresi | Çıkış koruması, ayarlanmış yumuşak başlangıç süresi devre dışı geçiş değiştirmeden aşılırsa |
| Üç fazlı güç dengesizliği | 0-100% |
| Aşırı voltaj koruması | 0-150%Ue |
| Alt voltaj koruması | 0-100%Ue |
| Kısa devre koruması | 0-10% |
| Sıcak koruma | Ayarlanmış sıcaklık değerinin aşılması, çıkma koruması |
| Yerleştirme koruması | Önceden ayarlanmış değerin aşılması durumunda düşme koruması |
| M H 8 2 0 Performans | |
| Başlangıç eğrisi | Voltaj Ramp Eğri, Akım Ramp Eğri, Akım Sınır Eğri, Fan Tüketim Ağı |
| Başlangıç voltajı | %20-100Ürün |
| Mevcut sınır | % 150-600 |
| Başlama saati | 1-150S |
| Yumuşak durma zamanı | 1-150S |
| Nabız başlangıcı | Nabız voltajı 0-100%Ue, nabız süresi 0-10.00S |
| Operatör arayüzü ve iletişim | |
| Ekran Meter | Dokunmatik ekran insan-makine arayüzü, gösterim akımı, voltaj, sıcaklık ve nem, çalışma durumu (bilgiler saklanabilir) |
| İletişim Arayüzü | RS- 485. |
| İletişim Protokolü | Modbus RTU,PROFIBUS-DP |
Seçim Notları
● Yükün özelliklerini ve kullanımını tam olarak anlamak;
● Yumuşak başlangıç boyutu her zaman motor akım değerinden (notlu çalışma akımı) daha büyük olmalıdır.
● Kurulum yüksekliği: 1000m'den fazla değil, 1000m'den fazla, kapasite azaltmayı düşünün.
