| Menşe yeri: | Çin |
| Marka adı: | Anchorwill |
| Sertifika: | 3C |
| Model numarası: | CK70 |

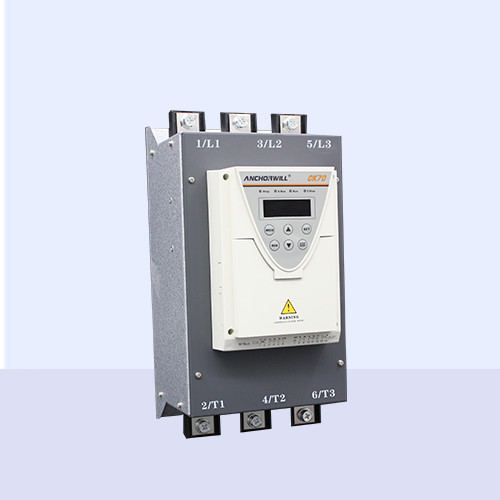

CK70 Dahili Bypass Yumuşak Başlatıcı 220V Yumuşak Başlatıcı
Dahili bypass ile CK70 serisi akıllı yumuşak başlangıç, CK60 ekonomik yumuşak başlangıç tabanında optimize edilmiş ve piyasaya sürülen yepyeni bir üründür.
CK70 serisi, CK60 ekonomik yumuşak başlangıç modeline dayanan, optimize edilmiş ve piyasaya sürülen yepyeni bir üründür.ve genel makinelerin yüksek performanslı tahrik kontrolü için tercih edilen ürün haline gelmek için genel performansı büyük ölçüde iyileştirilmiştir.
Genel amaçlı makinelerin yüksek performanslı tahrik kontrolü için tercih edilen ürün haline geldi.Ürün günümüzün uluslararası gelişmiş güç elektronik teknolojisi ve mikroprosesör seviyesini benimsiyor
| Ürün | Proje Tanımı | |
| Uygulanabilir standartlar | GB14048.6-2016 ((IEC947-4-2) | |
| Uygulanabilir motor tipi | Çubuklu üç fazlı asinkron motorlar | |
| Motor gücü | 11A......1260A ((5.5~630kW) | |
| İthalat | Kontrol Voltajı | AC220V±15%;50Hz/60Hz;AC110V±15% |
| Adlık Voltaj | AC380V±15%;50Hz/60Hz660V±15% | |
| Düzenlenebilir başlangıç saati | 1 ′′ 120s ayarlanabilir | |
| Düzenlenebilir durma süresi | 0 ′120s ayarlanabilir | |
| Kontrol modu | 1.Ramp voltajı 2.Ramp akımı 3.Akım sınır modu | |
| I/0 | Mantık Girişleri | 3 kanal (X1~X3) |
| Analog çıkışlar | 1 kanal 4~20mA/0~10V | |
| Relay çıkışı | 2 röle çıkışı | |
| Komutu yazarak çalıştır | Klavye ekran ünitesi ayarları, kontrol terminalleri ayarları | |
| RS485 iletişimi verildi. | ||
| İletişim | Entegre İletişim Protokolleri | Standart Modbus protokolü, 1 kanal |
| Ekran Birimi | LCD ekranı | Akım, voltaj, alarm ve diğer motor parametrelerini gösterebilir |
| Koruma ve izleme | Kısa devre, aşırı gerilim, aşırı yük, düşük gerilim, faz kaybı, aşırı akım, sıcaklık koruması | |
| Doğrudan güneş ışığı, toz, aşındırıcı, yanıcı gazlar, yağ sisleri, su buharı, damlayan su veya tuzdan uzak. | ||
| matris | Konumu | Su buharı, damla su veya tuz vb. |
| Yükseklik | Yükseklik 1000m'den fazla, kapasite buna göre azaltılmalı, her 100 metre artışında akım % 0.5 oranında azaltılır. | |
| Çevre sıcaklığı | -10°C~+40°C. | |
| 40°C'den yüksek düşük kapasite ile kullanılır. | ||
| Her 1°C'lik artış için akım %2 azaltılır. | ||
| Sıcaklık | %95 RH'dan az, su damlası yoğunlaşması yok. | |
| titreşim | 5.9m/s2'den az ((0.6g) | |
| Depolama sıcaklığı | -40°C~70°C | |
| Çerçeve | Koruma sınıfı | Ip20 |
| Soğutma yöntemi | Radyatör, doğal soğutma | |
| Kurulum | Dolapta dikey kurulum | |
Dikkat:
CK70 yerleşik bypass akıllı yumuşak başlangıç, iki tür başlama-durma kontrol yöntemini benimser: panel vermesi ve kontrol terminali (iki tel ve üç tel) vermesi.
1İki tel kontrolü bekleme sinyali, üç tel kontrolü tetik sinyali.
2İki kablolu kontrol kabul edildiğinde, panel kontrolü geçersizdir.
3Üç tel kontrol kullanıldığında, panel kontrolü etkilidir.
4Panel kontrolü kabul edildiğinde, X3 ve COM kapalı tutulmalıdır.
5Dış basma düğmesi sinyali geçerli olmak için >200ms, geçersiz olmak için <200ms olarak tutulmalıdır.
